用于冶炼炉结构的分体式称重传感器

炉体结构实时健康监测与过载预防

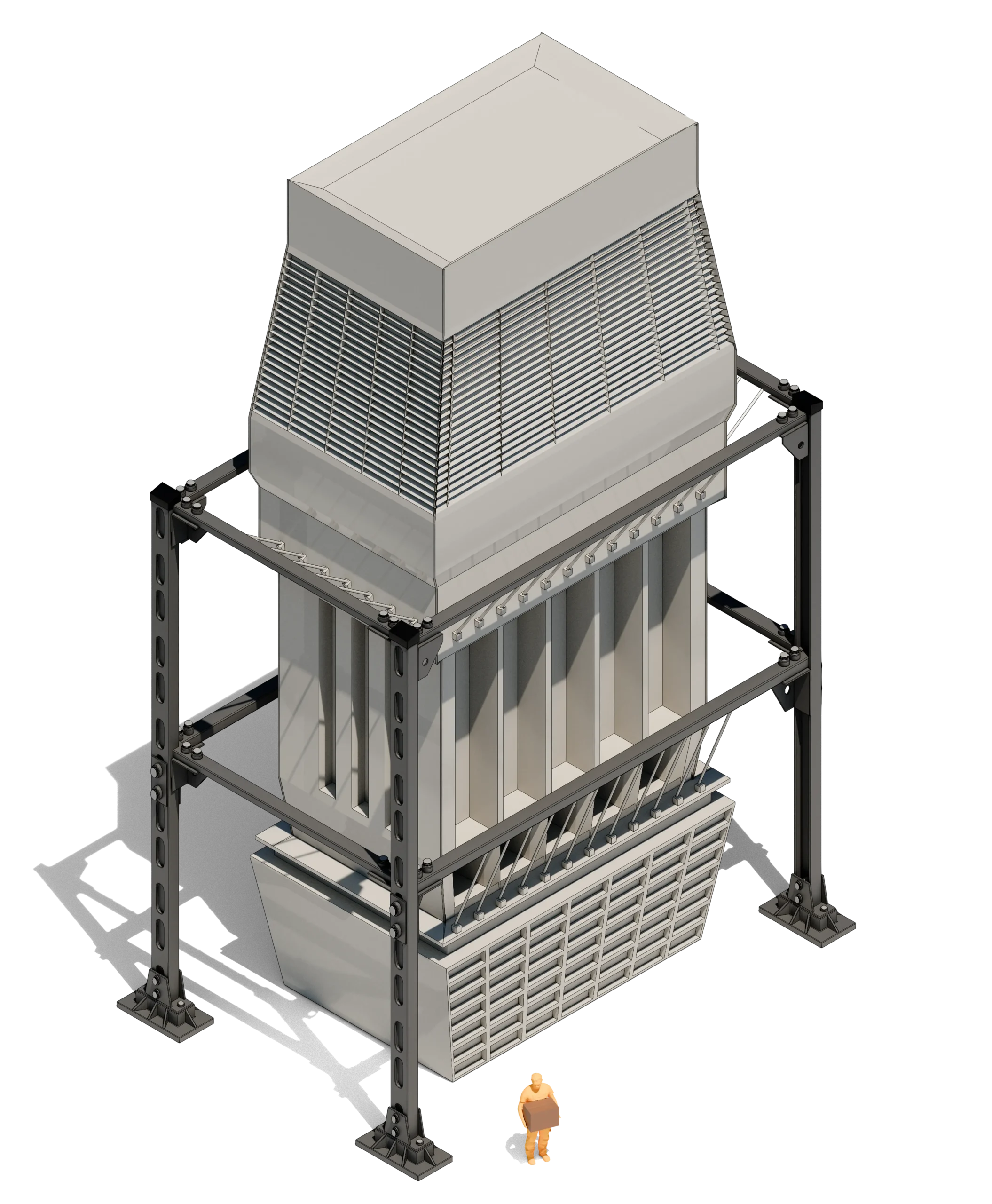

一家冶炼厂希望提升其炉体支撑结构的安全性与可靠性。经过多年的持续运行，该厂面临日益严峻的结构过载风险，而这类风险难以通过传统检测手段及时发现。

为此，该厂引入了实时载荷监测与过载预防系统。该系统采用 ANYLOAD 363HS 定制化版本，实现了高温环境下关键生产设备的数字化监测，且全程未影响正常生产作业。

挑战

1. 不可改动承重结构：严禁拆卸、切割、返修焊接或以任何方式破坏炉体支撑结构的原有机械完整性。
2. 传统传感器不兼容：常规环形称重传感器通常需要承重构件贯穿传感器本体安装，而这势必涉及炉体支撑结构的拆除或抬升作业，与上述禁令直接冲突。
3. 极端高温约束：安装区域直接暴露于冶炼过程产生的强烈辐射热中。该应用场景要求称重传感器必须具备在高温环境下稳定可靠工作的性能。

解决方案

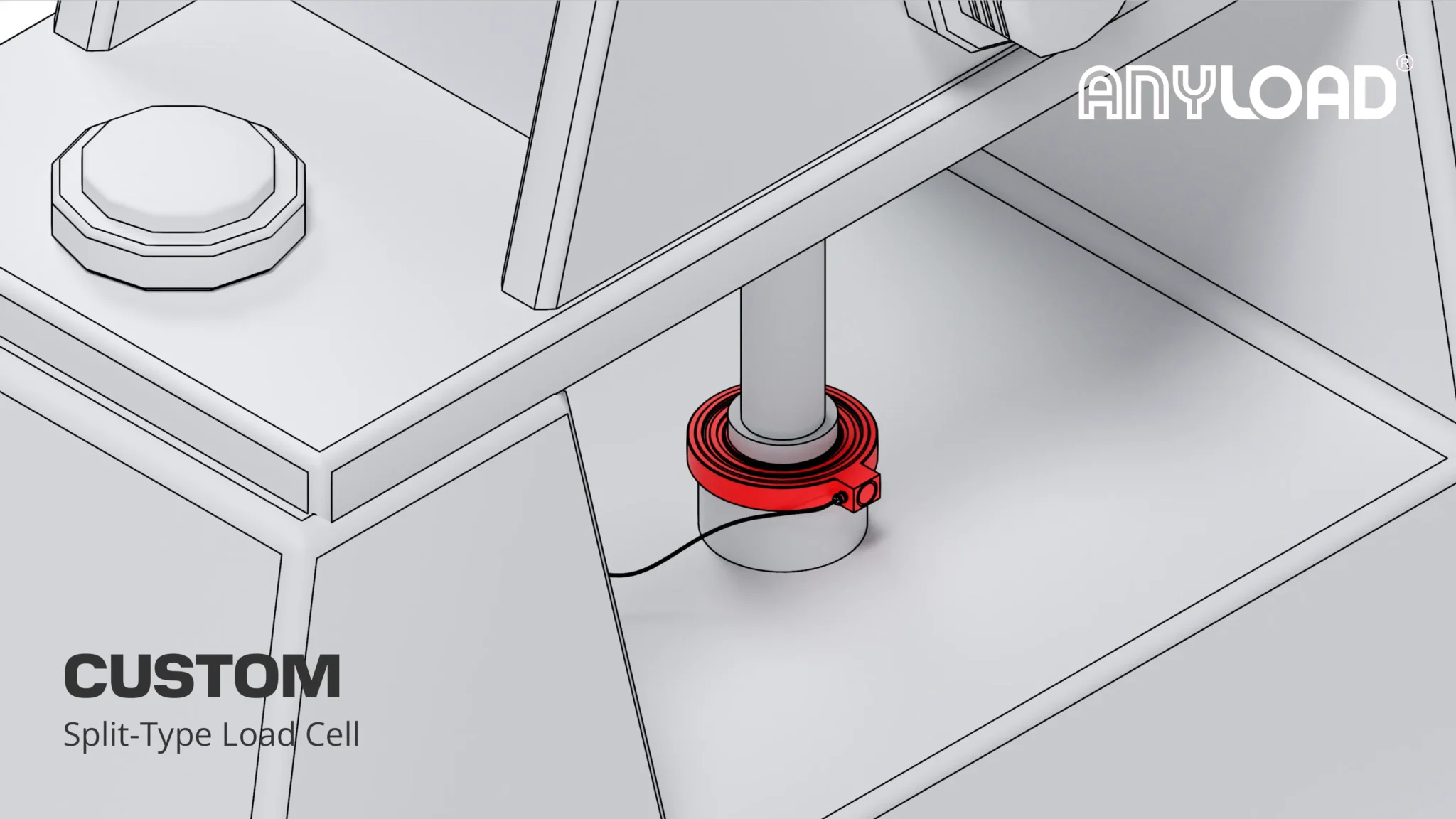

1. 夹持式设计：该称重传感器由两片半圆形壳体组成，可直接抱合于现有支撑立柱外侧。这一方案彻底免去了通孔安装或承重结构拆解的需求。
2. 高强度螺栓紧固：通过螺栓连接将传感器两片壳体牢固锁紧于立柱之上，现场安装全程无需对炉体支撑结构做任何改动。
3. 耐高温设计：该称重传感器的材质与密封工艺专门针对冶炼环境定制，确保在高达 150°C 的强辐射热条件下仍能维持高信号稳定性，并可根据现场需求加装额外隔热防护层。

结论

ANYLOAD 定制款分体式称重传感器实现了在不改动、不拆解现有炉体支撑结构的前提下，对炉体进行实时结构监测。持续的载荷测量配合过载预警功能，进一步提升了生产作业的安全性，使风险管理由被动响应转向主动预防，有效增强了冶炼炉的长期结构可靠性。

提交问询

关键词

非破坏性改造、高温环境、结构健康监测、分体式称重传感器、冶炼炉
