563WS, 563WS30悬臂梁称重传感器

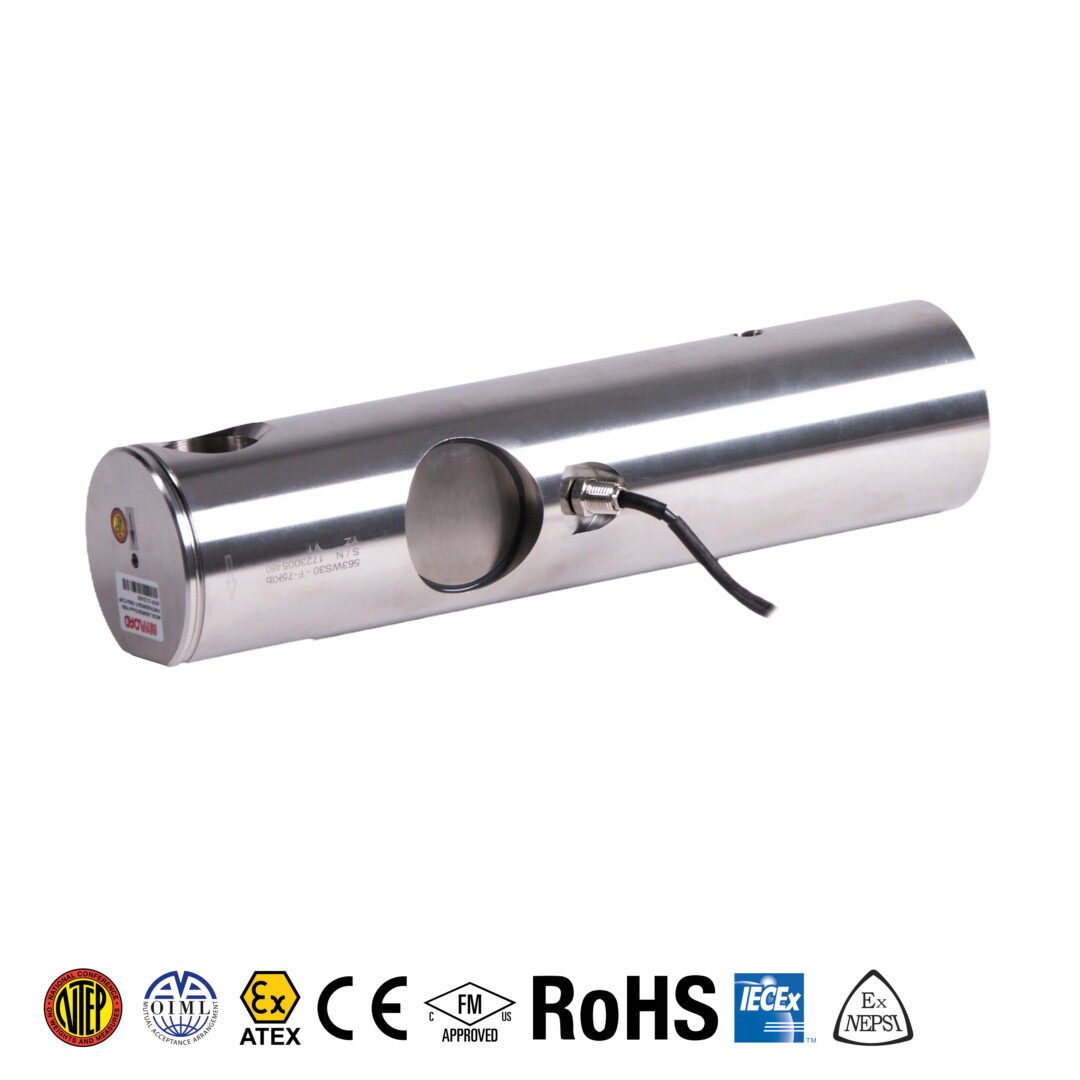

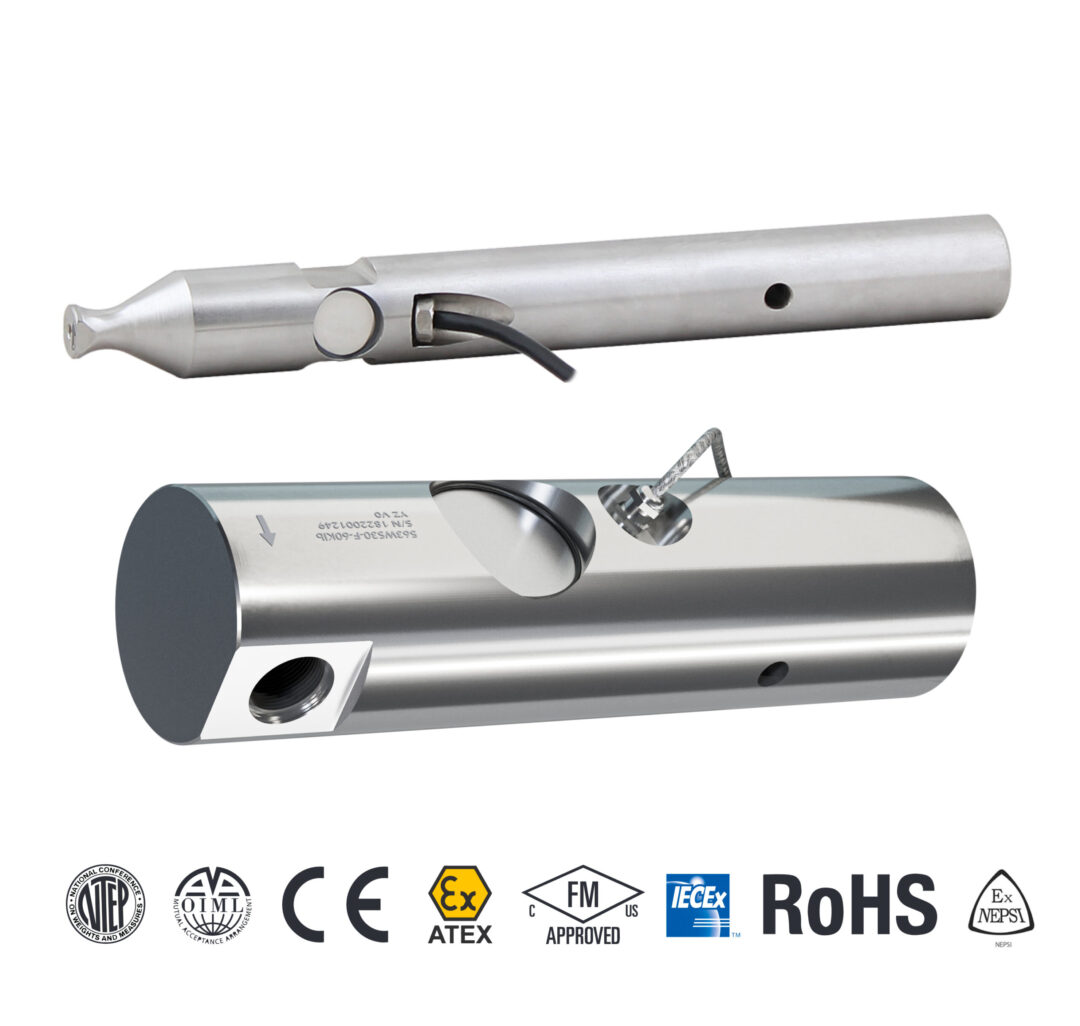

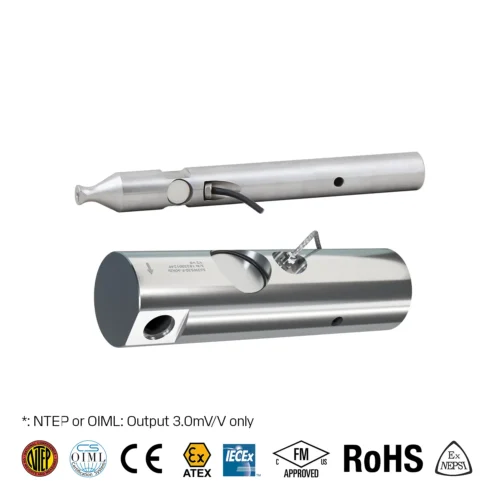

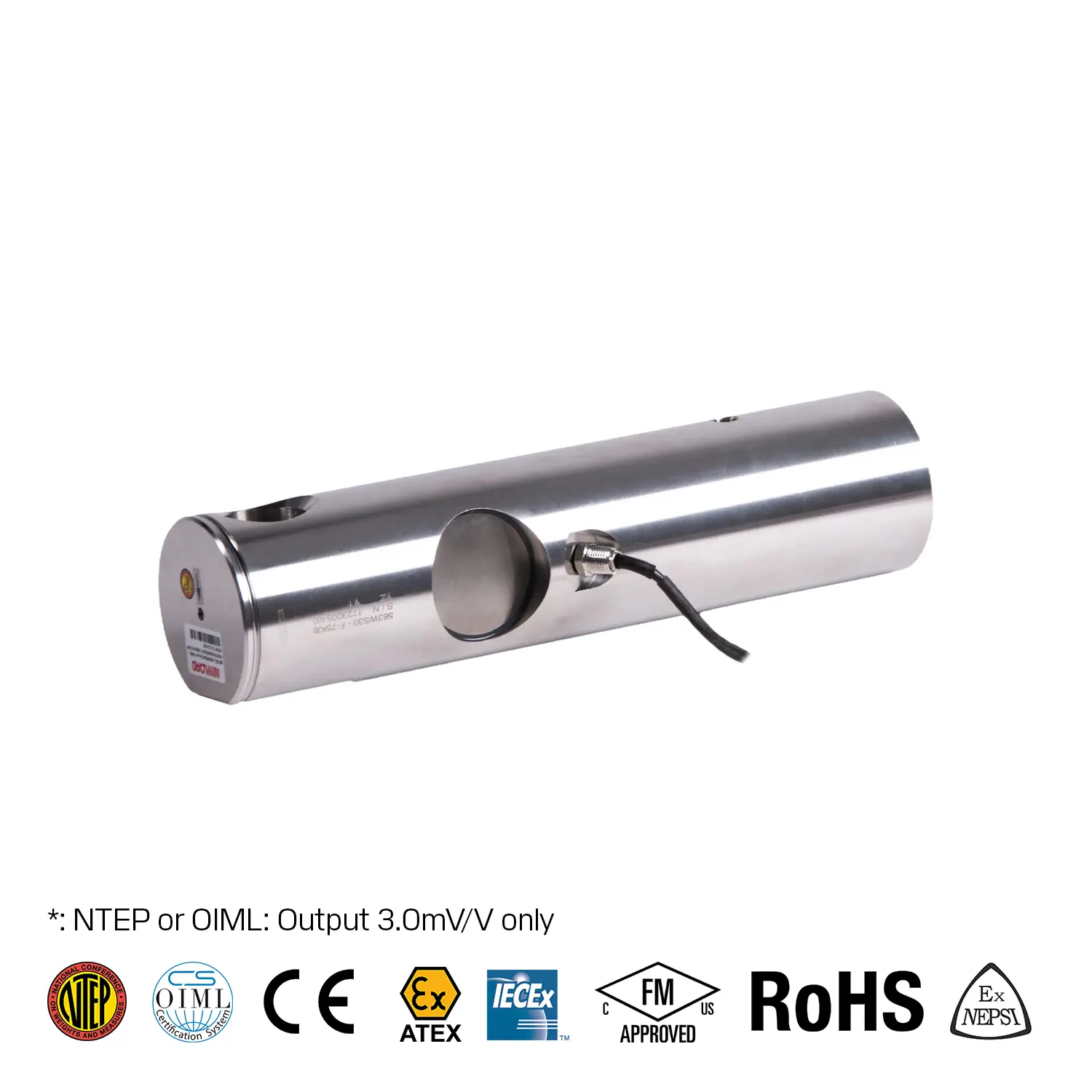

ANYLOAD 563WS 和 563WS30 是不锈钢悬臂梁式称重传感器，专为平台秤和地磅称重应用设计，覆盖广泛的量程范围。563WS 系列量程为 1.25 Klb 至 25 Klb，而 563WS30 系列则将量程扩展至 37.5 Klb 至 75 Klb，其中包括重型悬挂凸出式本体 563WS30-F，其额定量程为 60 Klb 至 75 Klb。该系列传感器采用 2Cr13 不锈钢材质和 IP67 防护密封，专为潮湿、冲洗及严苛工况下的工业称重环境而设计，确保可靠的性能表现。

563WS 与 563WS30 已通过 NTEP 认证（III/IIIL 级，1:10,000，多传感器）及 OIML-CS C6 认证（Y=25,000），满足北美及国际市场商业称重的精度和可追溯性要求。带有 "-Ex" 后缀的型号通过了 ATEX、FM 及 IECEx 认证，可用于危险场所及爆炸性气体环境。563WS30 的输出为 3.0 mV/V，而 563WS 的输出为 2.0 mV/V，增强型型号的非线性和重复性误差保持在 ±0.02% 或更优水平。

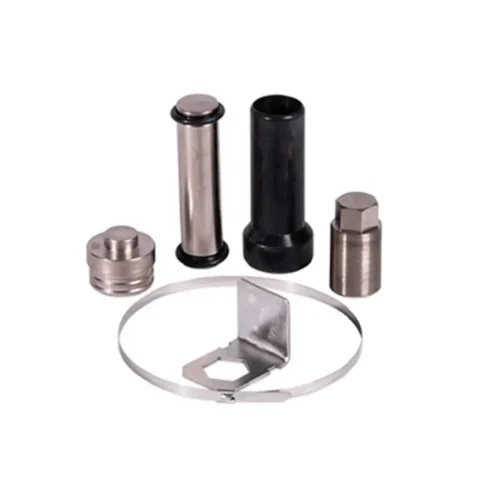

这些传感器的一个关键优势在于它们市面上的称重梁具有广泛的互换性，从而简化了现有平台秤和地磅安装的维护及改造工作。563WS30-F 包含一套兼容的五金安装套件（零件号 563WS30-F-PARTS-A），可与 Avery Weigh-Tronix Easi-Post 悬挂套件互换，支持在 LP 和 Max Deck 地磅平台上进行直接替换，无需进行结构改造。

如果您的应用需要一款耐用、符合法定贸易结算要求的单端梁式称重传感器，用于新建平台秤、称重梁更换或危险区域安装，ANYLOAD 可协助进行量程选择、认证文件准备及集成支持。请联系我们讨论您的称重系统需求，或确认针对您特定秤体型号的互换性。

特点:

材质: 不锈钢
量程: 1.25Klb, 2.5Klb, 5Klb, 10Klb, 25Klb, 37.5Klb, 50Klb, 60Klb, 75Klb
灵敏度: 2mV/V ± 1% (1.25Klb-25lb) 或 3mV/V ± 1% (37.5Klb 和 50Klb)
安全极限载荷: 150% 满量程
破坏极限载荷: 300% 满量程
防护等级: IP67
NTEP 1:10 000 Class III/III L, Multiple Cell 认证 (563WS30 量程: 10Klb~75Klb)
OIML-CS C6, Y=25 000 认证 (563WS30 量程: 25Klb~75Klb)
获得 CE, RoHS 和 Ex 认证
可根据要求提供符合 ATEX, FM, IECEx 的产品

货号

量程	563WS: 1.25Klb ~ 25Klb; 563WS30: 37.5Klb ~ 75Klb
灵敏度	563WS: 2.0 mV/V; 563WS30: 3.0 mV/V
零位输出	± 0.02mV/V
非线性	563WS; 563WS30-CG: <±0.023%; 563WS30-E(-F; -H): <±0.02%
重复性	563WS; 563WS30-CG: <±0.023%; 563WS30-E(-F; -H): <±0.02%
滞后误差	563WS; 563WS30-CG: <±0.023%; 563WS30-E(-F; -H): <±0.03%
蠕变	563WS; 563WS30-CG: <±0.030%; 563WS30-E(-F; -H): <±0.03%
输入阻抗	563WS; 563WS30-CG: 350Ω ±7; 563WS30-F: 375Ω ±25
输出阻抗	350Ω ± 3Ω
额定激励电压	10V (15V 最大)
绝缘阻抗	2Ω (50V DC) GΩ
补偿温度范围	-10°C ~ 50°C / 14°F ~ 122°F
安全极限载荷	150% 满量程
破坏极限载荷	300% 满量程
密封方式	胶封
防护等级	IP67
