螺旋钻机扭矩监控系统

扭矩传感器应用

螺旋钻机作为桩基工程、地质勘探和矿山开采的重要设备，其作业质量和安全在很大程度上取决于钻柱扭矩的精确控制。来自 ANYLOAD 扭矩传感器的扭矩输出信号不仅可以显示土壤硬度、钻头磨损和钻井效率，还可以针对螺旋钻断裂、卡钻事件和结构故障提供防御，从而提高作业效率和安全性。

挑战

1. 振动和冲击: 钻井工具承受较大的循环冲击载荷，需要传感器在长时间运行中抗疲劳。
2. 严苛的工作环境: 恶劣的现场环境使传感器暴露在灰尘和泥浆等碎片中，需要较高的防护，通常为 IP67 或更高等级。
3. 宽温工作范围: -20°C ~ 85°C范围内，传感器必须避免由身体热缩形变和温度相关的材料特性变化引起的漂移。
4. 电磁干扰: 大功率逆变器和发电机产生强干扰，需要强大的信号干扰保护。

解决方案

1. 采用高强度合金钢结构，经过线性元分析，可承受数百万次高冲击循环，同时可承受满载 150% 的安全负载。
2. 设计了温度补偿信号隔离措施，抵御温度引起的漂移和周围设备的 EMI，确保在恶劣的工作条件下长期稳定和准确的扭矩读数。
3. 采用紧凑的高强结构，实现高固有频率，能够快速响应不断变化的扭矩负荷。
4. 配合高采样频率的仪器，可以实现实时扭矩数据采集和毫秒级的当前扭矩值显示，以便操作人员判断识别。

结论

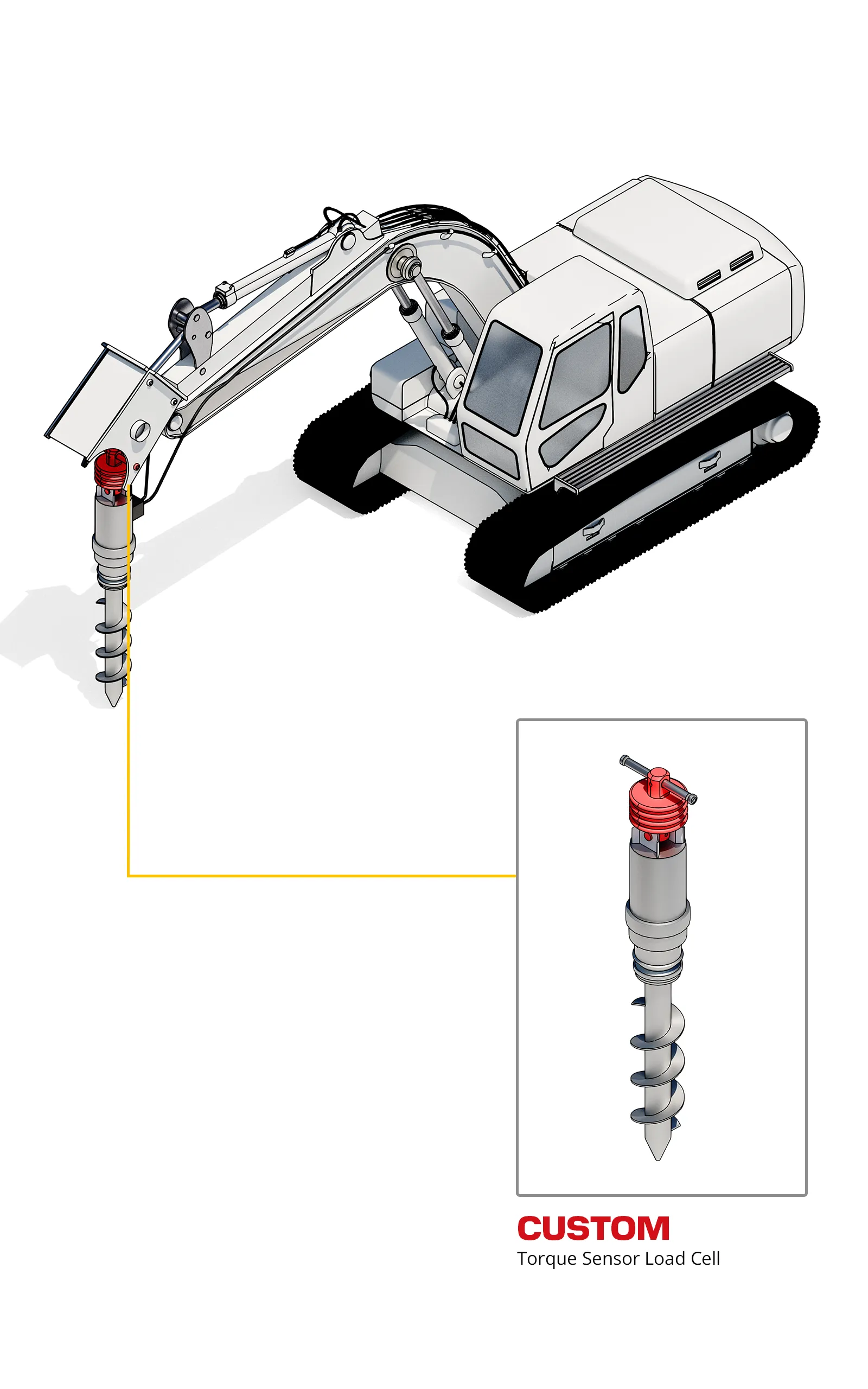

为螺旋钻机设计的定制扭矩传感器依托公司多年在机械设计方面的技术专长，并结合强大的生态环境保护理念，提供可靠且高准确性的扭矩监测。这种高强度的结构确保了在各种载荷下 (甚至在振动、温度变化以及偏载状态下) 的精确测量。锻造合金钢结构允许 150% 的安全冗余，可显著降低故障率。采用快插轴向安装设计，更换时间可短至 30 分钟。定制扭矩传感器是一种真正即插即用的替代品，无需现场专业校准，将停机时间降至最低。此外，ANYLOAD 还提供免费的拓扑优化服务，可根据每根钻孔柱的具体情况、特殊限制条件以及特有环境进行定制优化，因为我们深知在重型机械环境中结构可靠性的重要性。通过优化机械可靠性、结构改进和稳定的长期性能，定制扭矩传感器为扭矩监测提供了可靠的基础，以提高钻井效率、安全性，并支持更多智能化施工作业。

提交问询

关键词:

扭矩传感器、螺旋钻机、IP67 防护等级、施工作业、快拆式轴向安装
