| 量程 | 100lb, 250lb, 500lb, 1Klb, 1.5Klb, 2Klb, 2.5Klb, LE2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb, 100kg, 200kg, 300kg, 500kg, 750kg, 1t, 1.5t, 2t, 2.5t, 3t, 5t, 10t, 20t |
| 灵敏度 | 3mV/V± 0.25% |
| 零位输出 | ± 0.02mV/V |
| 非线性 | < ± 0.017% |
| 重复性 | < ± 0.017% |
| 滞后误差 | < ± 0.017% |
| 蠕变 | < ± 0.023% |
| 输入阻抗 | kg: 400Ω ± 20Ω; lb: 350Ω ± 7Ω |
| 输出阻抗 | 350Ω ± 3Ω |
| 额定激励电压 | 10V (15V 最大) |
| 绝缘阻抗 | > 2GΩ (50V DC) |
| 温度对灵敏度的影响 | < ±0.0012% Cn/k |
| 温度对零点的影响 | < ± 0.0040% Cn/k |
| 补偿温度范围 | –10°C ~ 50°C / 14°F ~ 122°F |
| 极限工作温度范围 | –30°C ~ 70°C / –20°F ~ 160°F |
| 储存温度范围 | –50°C ~ 85°C / –58°F ~ 185°F |
| 安全极限载荷 | 150% 满量程 |
| 破坏极限载荷 | 300% 满量程 |
| 密封方式 | 胶封 |
| 防护等级 | IP67 |

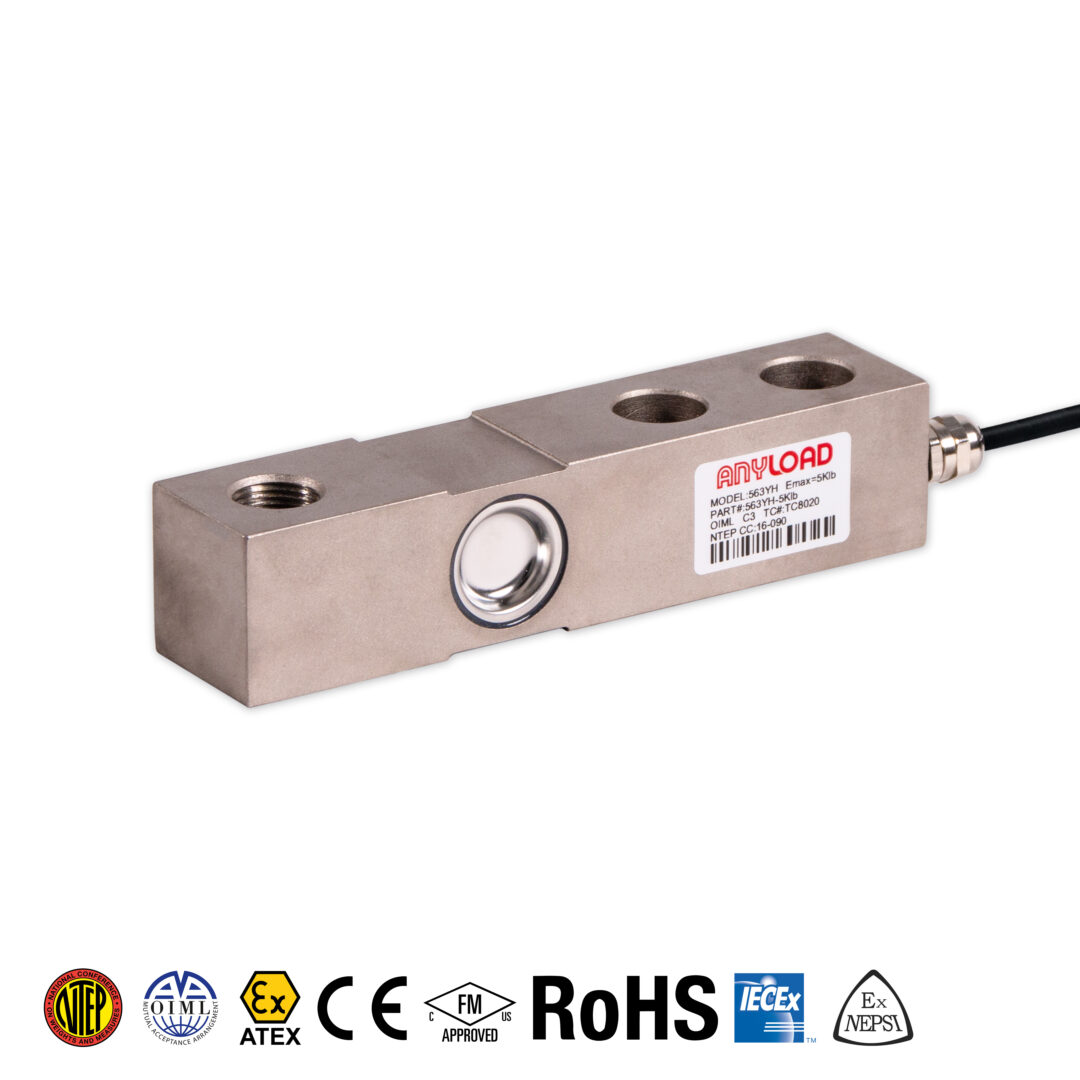

563YH悬臂梁称重传感器
563YH 是经过时间考验的行业标准类悬臂梁称重传感器，可与市场上的同类称重传感器互换。其设计紧凑、外形小巧，适用于各种中等量程的应用，如料斗称重、平台秤、过程称重等。这种高性价比产品还经常用于 OEM 应用。

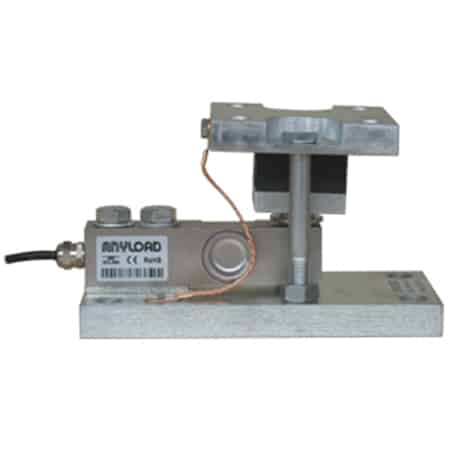

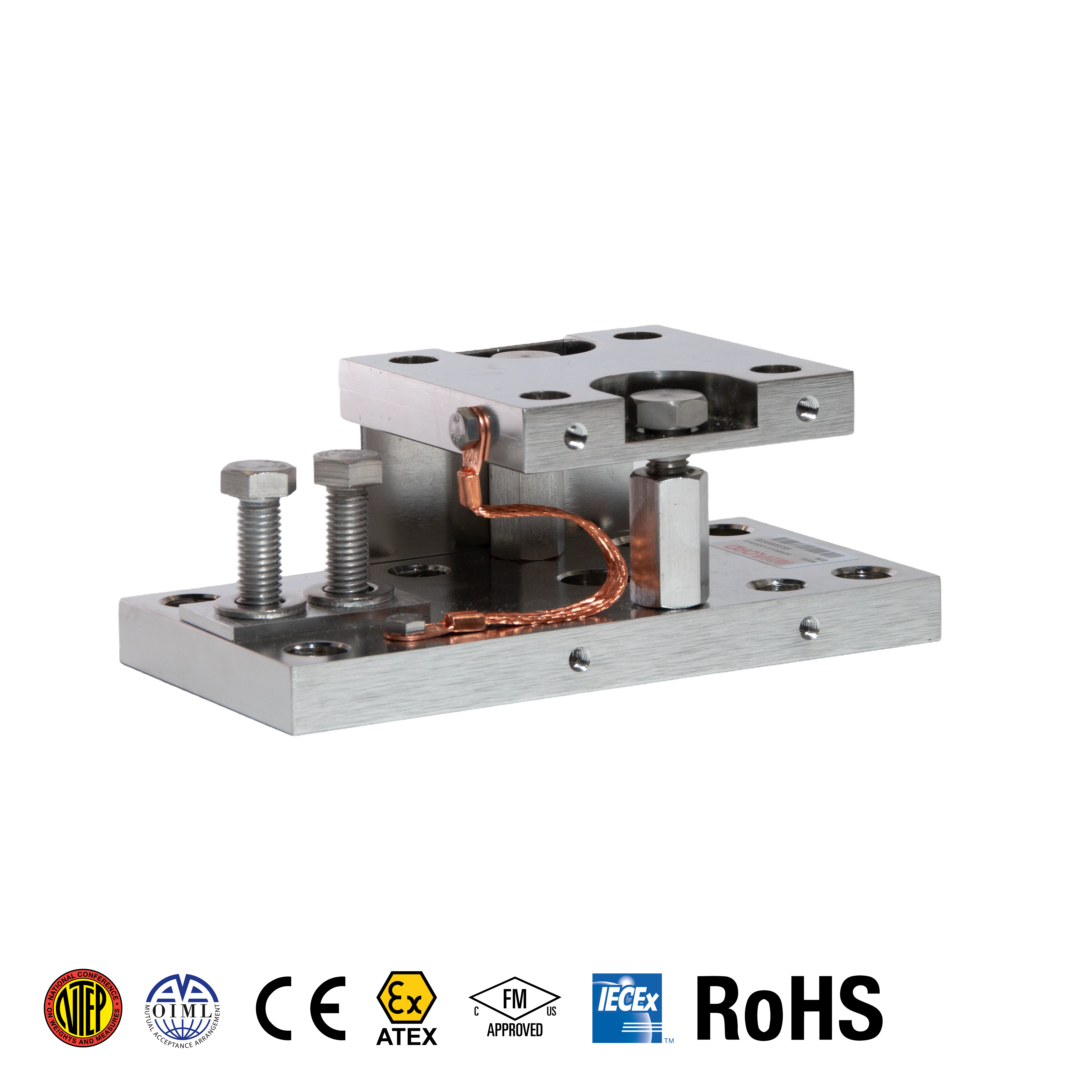

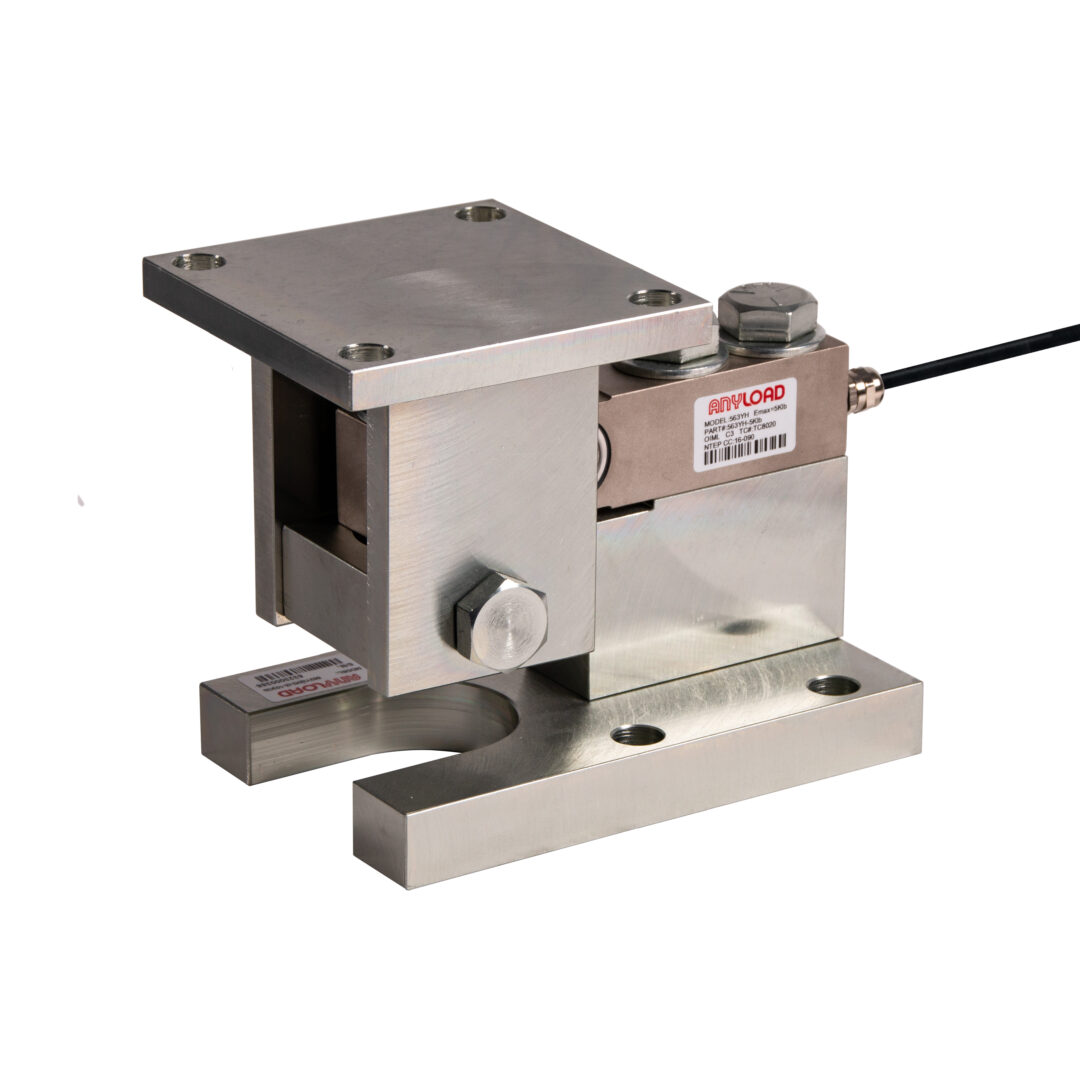

压力称重模块（563YHM2/563YHM4-02/563YHM5 ）方便安装，可实现理想的载荷，有易于安装的安装选项、预留热膨胀空间，防止不规则载荷。
MK4-563YHM4 称重模块套件包括四个最畅销的 563YH 悬臂梁称重传感器和四个 563YHM4 称重模块，其中包括一条家用电缆和接线盒。
特点:
- 材质: 合金钢
- 量程: 100lb, 250lb, 500lb, 1Klb, 1.5Klb, 2Klb, 2.5Klb, LE2.5Klb, 4Klb, SE5Klb, 5Klb, 10Klb, 15Klb, 20Klb, 100kg, 200kg, 300kg, 500kg, 750kg, 1t, 1.5t, 2t, 2.5t, 3t, 5t, 10t, 20t
- 灵敏度: 3mV/V± 0.25%
- 安全极限载荷: 150% 满量程
- 破坏极限载荷: 300% 满量程
- 防护等级: IP67
- NTEP 1:6 000 Class III, Multiple Cell (量程: 1Klb-10Klb)
- NTEP 1:3 500 Class III, Single Cell (量程: 1Klb-10Klb)
- OIML MAA C4, Y=15 000 认证 (量程: 500kg-2.5t)
- OIML C3 认证 (量程: 3t-10t)
- 获得 CE，RoHS 和 Ex 认证
- 可根据要求提供符合 ATEX, FM, IECEx 的产品
货号
| 品牌 | 型号 |
|---|---|
| Artech | 30310 |
| Coti Global | CG-23* |
| Rice Lake | RL30000* |
| Rice Lake | RL32018* |
| Rice Lake | RL35023* |
| Vishay Celtron | SQB* |
| Vishay Revere Transducers | 5123* |
| Vishay Sensortronics | 65023A* |
| Vishay Tedea-Huntleigh | 3411* |
| CAS | BSA-10Bl* |
* 量程100lb-SE5Klb，C2尺寸为13.5mm
量程5Klb-10Klb，C2尺寸为19.8mm
量程15Klb-20Klb，C2尺寸为26.2mm
